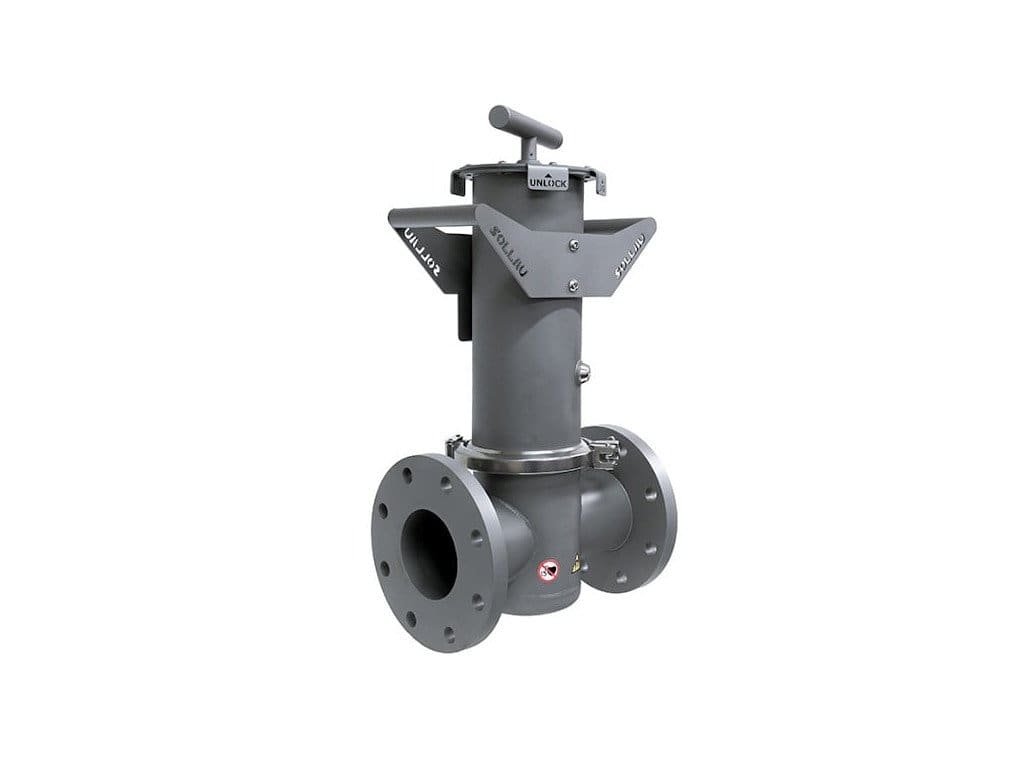

Mágneses szeparátor csővezeték rendszerekhez MSP-MC
Kód: MSP-MC50N-141153 Z MSP-MC100N-102494 Kérjük, válasszon változatotTermék részletes leírása
A csővezetékrendszer mágneses szeparátora különösen a folyékony vagy könnyen áteresztő anyagáramban található ferromágneses részecskék leválasztására szolgál. Ennek a mágneses rácsos elválasztónak az alapja egy rozsdamentes acél burkolatú mágnescsöves rendszer. Az így kialakított mágneses szita nagyon intenzíven érintkezik az áramló anyaggal, így a nagyon erős állandó mágneseknek köszönhetően a legkisebb fémszennyeződéseket is képes felfogni és nagyon magas szintű elválasztást biztosít. Az elválasztási folyamat során a befogott mágneses részecskék a mágnescsövek hátsó részeihez tapadnak, ezért nem akadályozzák a megtisztított anyag áramlását, ugyanakkor védik őket attól, hogy az anyagáram magával sodorja a már felfogott szennyeződéseket. A kézi tisztítás során a szeparátor testét eltávolítják, a mágneses magokat a vezérlőkar segítségével a felső helyzetbe mozgatják és a beszorult ferromágneses szennyeződések maguktól lehullanak (szükség esetén a csövek kiegészítő öblítése is lehetséges vízzel).
Az MSP-MC mágneses elválasztónk további előnyei :
- kémlelőablak (az anyagáramlás és a csövek szennyezettségi állapotának ellenőrzésére) – kiegészítő lehetőség,
- integrált mágnescső zár (megakadályozza, hogy illetéktelen személyek manipulálják a szeparátort),
- elválasztó rendszer, amely biztosítja, hogy a folyadék nagyon erős mágneses térnek legyen kitéve maximális ideig (a mágnescsövek teljes hosszának köszönhetően rendkívül magas mágneses elválasztási hatékonyság érhető el),
- mechanikus szűrő (nem mágneses szennyeződések felfogása) – kiegészítő lehetőség.

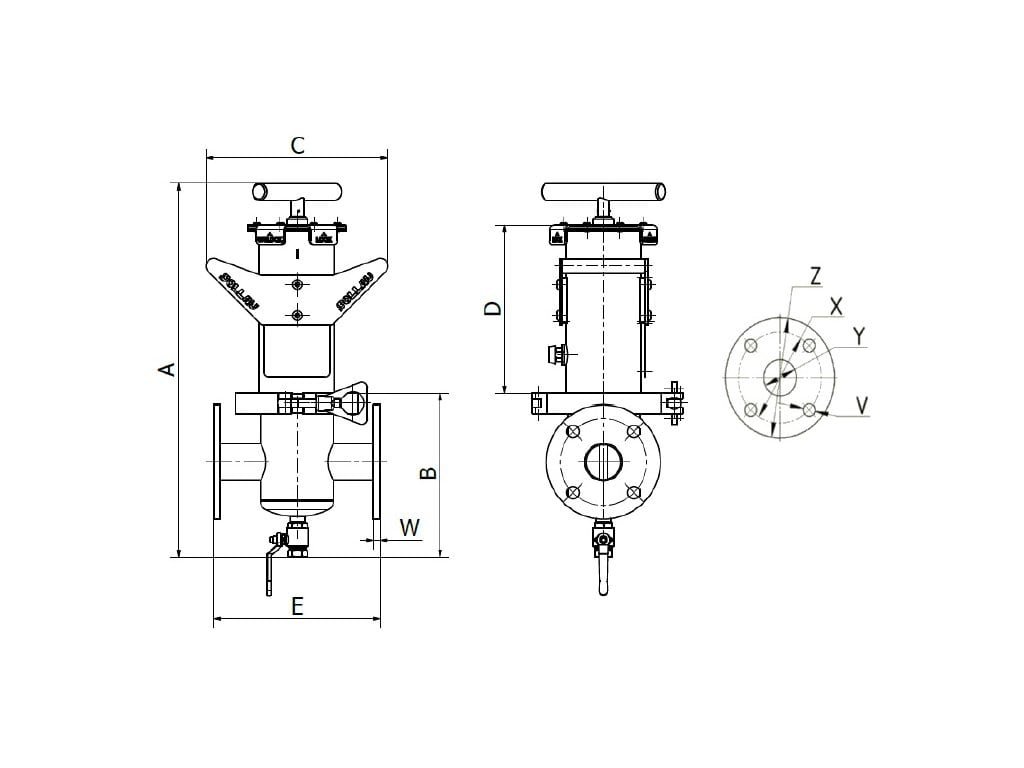

| Modell* | Súly (kg) |
A (mm) |
B (mm) |
C (mm) |
D (mm) |
E karimával (mm) |
E szerelvénnyel (mm) |
Rudak száma |
1 sz. anyag (Max. kapacitás l/m) |
2 sz. anyag (Max. kapacitás l/m) |
3 sz. anyag (Max. kapacitás l/m) |
4 sz. anyag (Max. kapacitás l/m) |
| MSP-MC 50 N | 10 | 540 | 230 | 260 | 230 | 240 | 240 | 3 x 32 mm | 500 | 350 | 170 | 70 |
| MSP-MC 100 N | 26 | 650 | 260 | 290 | 305 | 300 | 300 | 5 x 32 mm | 1100 | 800 | 400 | 150 |
Megjegyzés:
*MSP-MC 100 N = ÁTMÉRŐ 100 mm, N = NEODÍMIUM MÁGNESEK
*** Anyagtípusok (a felsorolt kapacitások csak tájékoztató jellegűek és nem kötelező érvényűek)
| Karima típusa | Lyukak száma | V (mm) |
W (mm) |
X (mm) |
Y (mm) |
Z (mm) |
| DN 50 | 4 | 18 | 10 | 125 | 50 | 165 |
| DN 100 | 8 | 18 | 10 | 180 | 100 | 220 |
| Anyagtípus | Terméktípus | Példák |
| 1 számú | Folyékony anyag | Italok, víz, gyümölcslevek, zselék, salátaöntetek, híg pudingkrémek, híg levesek |
| 2 számú | Rostos és zúzott termékek | Zúzott gyümölcsök, apróra vágott ételek, közepes sűrűségű szörpök, zöldséglevesek, sűrű öntetek |
| 3 számú | Viszkózus és nehéz termékek | Sűrű pudingkrémek, krémsajtok, bébiételek, pépből készült termékek, sűrű szószok, sűrű pürék, sűrű szirupok, meleg lekvárok, forró ömlesztett sajtok |
| 4 számú | Viszkózus és rostos termékek | Darált hús, állati takarmány, vastagabb tészta, húskrémek, forró lekvárok |
ÁLTALÁNOS TULAJDONSÁGOK
Mágneses paraméterek:
- Mágneses indukció a felületen (mágnes N35 = standard kivitel): 10700G (1,07 T)
- Mágneses indukció a mágneses magon (N35 = standard kivitel): 17000 G (1,7 T)
- Mágneses tolerancia: +/- 10 %
Felületkezelés:
- Standard felületkezelés: a szeparátor teste - homokfúvott (Ra 1,6 µm), mágneses mag – polírozott (Ra 0,14 µm)
Üzemi nyomás:
- Standard kivitel (hivatalos nyomás tanúsítvány nélkül): 6 bar-ig
További standard paraméterek:
- A szeparátor test anyaga: rozsdamentes acél SS 1.4301 (= AISI 304)
Standard csomagolás:
Sztreccsfólia+ kartondoboz
