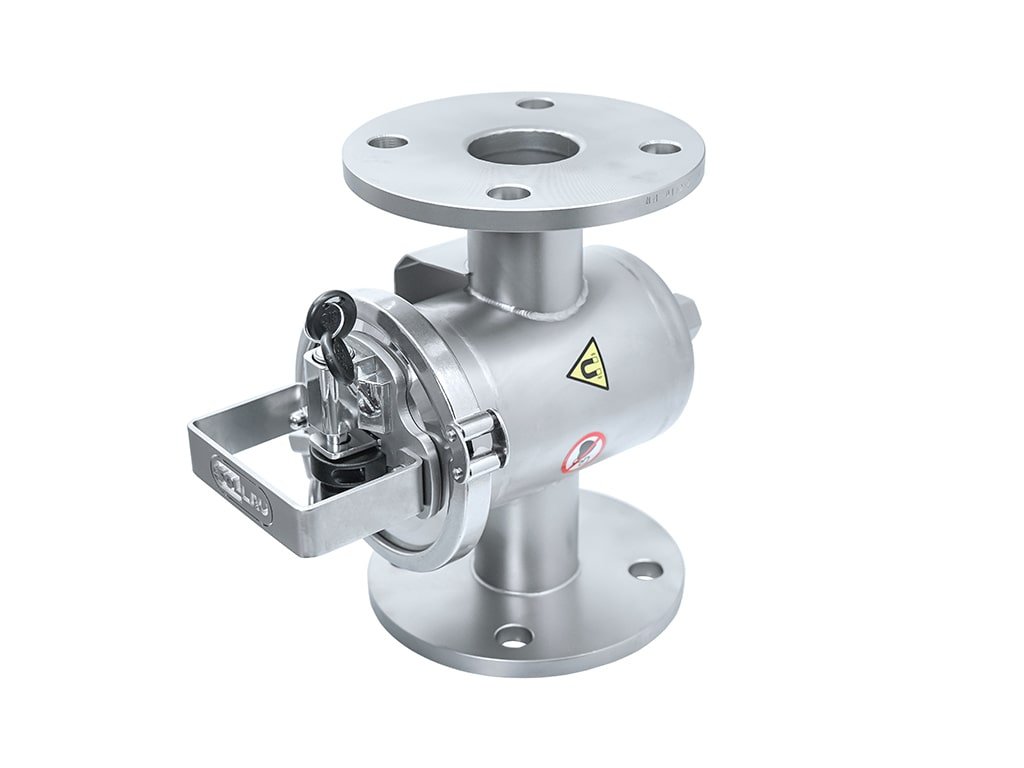

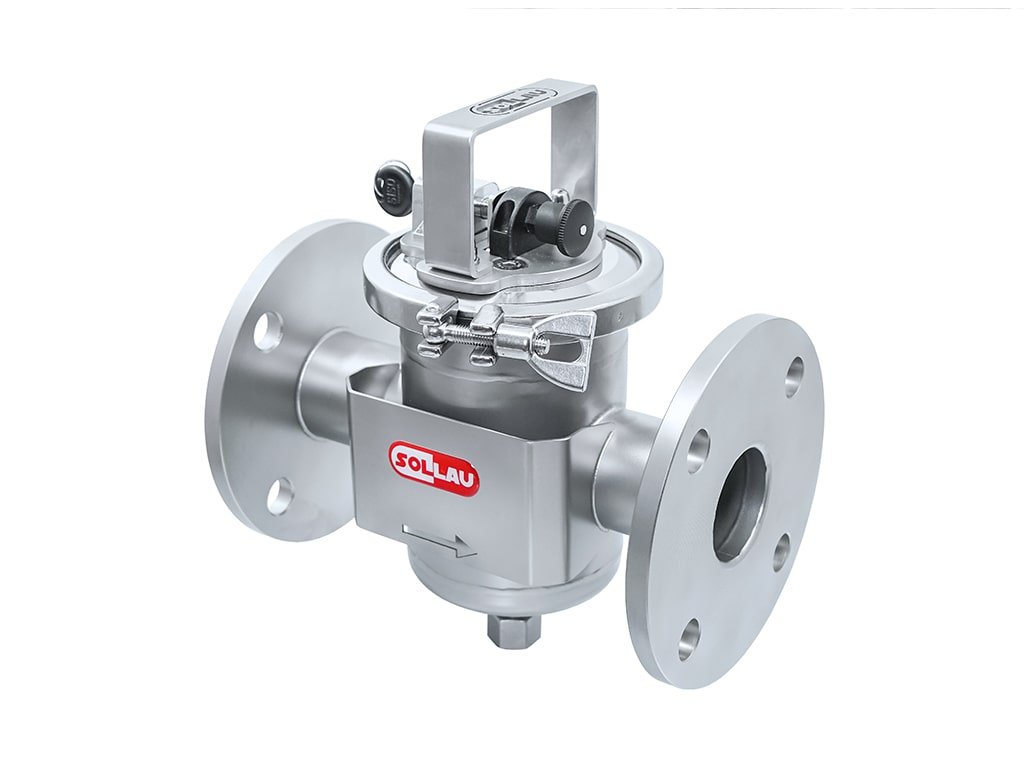

Mágneses szeparátor nyomás és vákum csőrendszerekhez MSP-S
Kód: MSP-S100N-136742 MSP-S50N-133219 Kérjük, válasszon változatotTermék részletes leírása

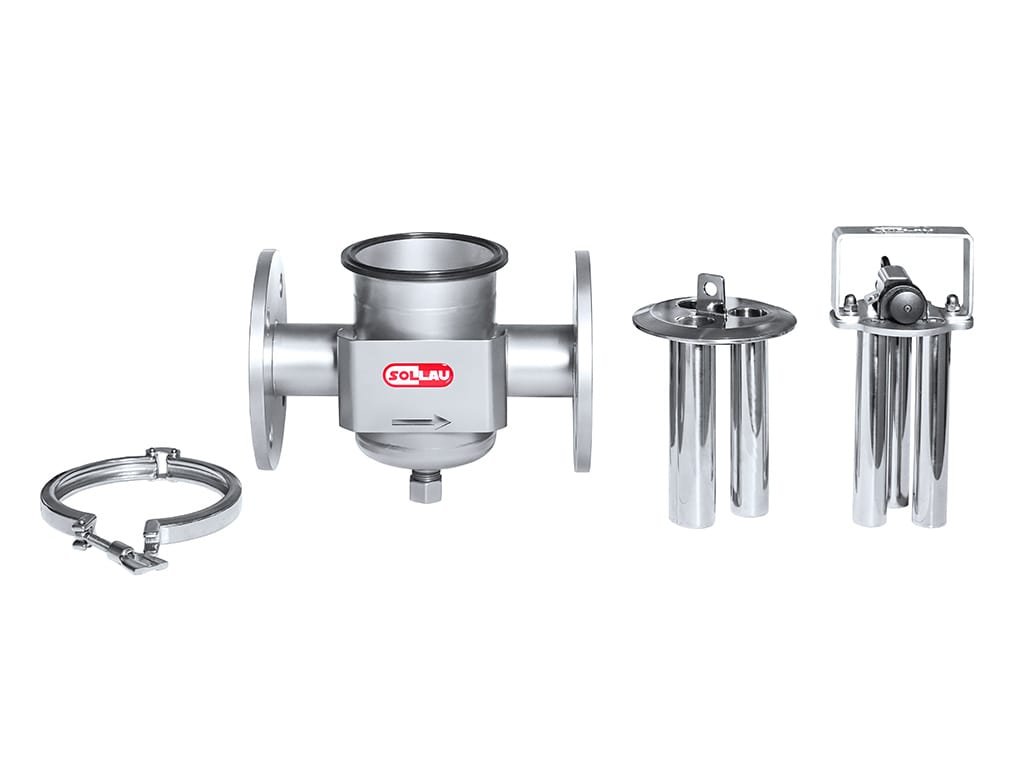

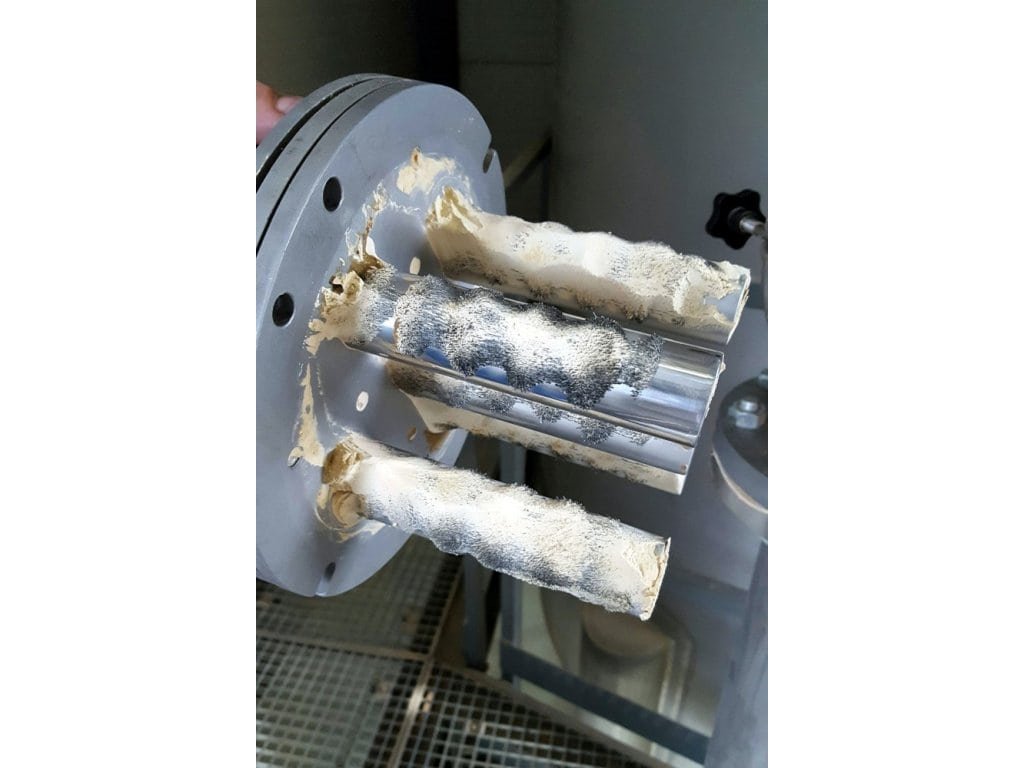

A nyomó- és szívócsőrendszer mágneses szeparátora kifejezetten a gyorsan áramló (25 m/s-ig) folyadékban vagy könnyen áteresztő anyagokban található ferromágneses részecskék leválasztására szolgál. Ennek a mágneses rácsos elválasztónak az alapja egy rozsdamentes acél mágnescső rendszer. Az így kialakított mágneses szűrő nagyon intenzíven érintkezik az áramló anyaggal, így a nagyon erős állandó mágneseknek köszönhetően a legkisebb fémszennyeződéseket is képes felfogni és nagyon magas szintű elválasztást biztosít. Az elválasztási folyamat során a befogott mágneses részecskék a mágneses maggal ellátott rozsdamentes acél csövek hátoldalára tapadnak, így nem akadályozzák a tisztított anyag áramlását és egyúttal megvédik őket az átfolyó anyag áramlásától, hogy az ne sodorja le őket. A tisztítás során az elválasztó test teljes belső része kihúzható a csőrendszerből, majd a mágneses magok kihúzása után a beszorult szennyeződés lehullik a rozsdamentes fedőcsövekből. Ennek a szeparátornak az előnye a "cső a csőben" kialakításában rejlik, ahol a mágneses csövek hermetikusan záródnak a rozsdamentes acél burkolatba és egy rozsdamentes acél védőrácsba vannak behelyezve. Ennek a rendszernek több jelentős előnye is van: egyrészt jelentősen meghosszabbodik a drága mágneses magok élettartama (nem éri víz, nincs mechanikai kopás a tisztítás során stb.), másrészt kiküszöböli annak kockázatát, hogy a mágnesből vagy a nikkelezésből egy darab leváljon (és az ezzel járó nem kívánt bejutást a tisztított anyagba), valamint növeli a teljes rácsrendszer kopásállóságát.
| Modell* | Súly (kg) |
A (mm) |
H (mm) |
D (mm) |
A mágneses rudak száma és típusa** |
| MSP-S 50 N | 9 | 240 | 230 | 50 | 3 x 28 mm |
| MSP-S 100 N | 17 | 300 | 285 | 100 | 5 x 28 mm |
| Karima típusa | Lyukak száma | V (mm) |
W (mm) |
X (mm) |
Y (mm) |
Z (mm) |
| DN 50 | 4 | 18 | 10 | 125 | 50 | 165 |
| DN 100 | 8 | 18 | 10 | 180 | 100 | 220 |
Megjegyzés:
*MSP-S 50 N = ÁTMÉRŐ (D) 50 MM, N = NEODÍMIUM MÁGNESEK
** KÉT kivitelezésben áll rendelkezésre:
1. Standard kivitel: „cső a csőben“ típus (a külső cső átmérője 28 mm)
2. Nem standard kivitel: 25 mm-es mágnescsővel (külső védőcső nélkül)
Általános tulajdonságok
Mágneses paraméterek:
- Mágneses indukció a burkolaton (mágnes N52): 9500 G (0,95 T)
- Mágneses indukció a mágneses magon (mágnes N52): 13500 G (1,35 T)
- Mágneses tolerancia: +/- 10 %
CSAK NEODÍMIUM VÁLTOZAT N52!
Felületkezelés:
- Standard felületkezelés: homokfúvott(Ra 1,6 µm)
- Feláras felületkezelés: polírozott (Ra 0,14 µm)
További standard paraméterek:
- A szeparátor test anyaga: rozsdamentes acél SS 1.4301 (= AISI 304)

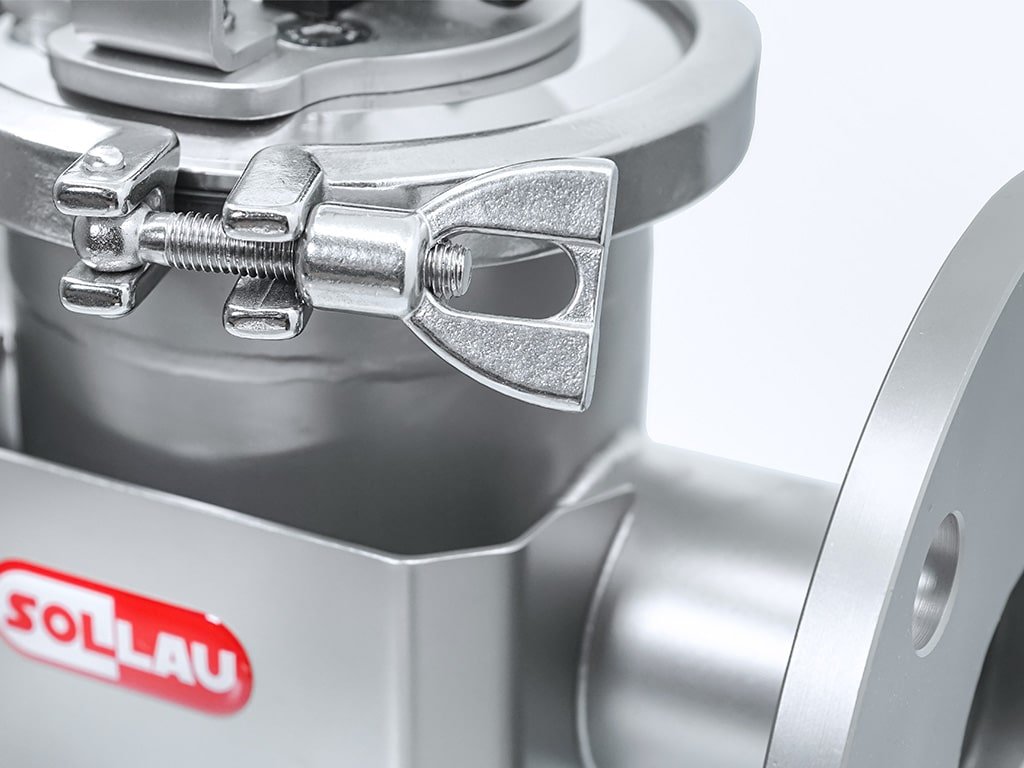

- Csatlakozás tri-clamp bilincs
- Egy dugóval felszerelt nipli van hegesztve a kimenetre (tehát ez egy gömbcsap nélküli kialakítás)

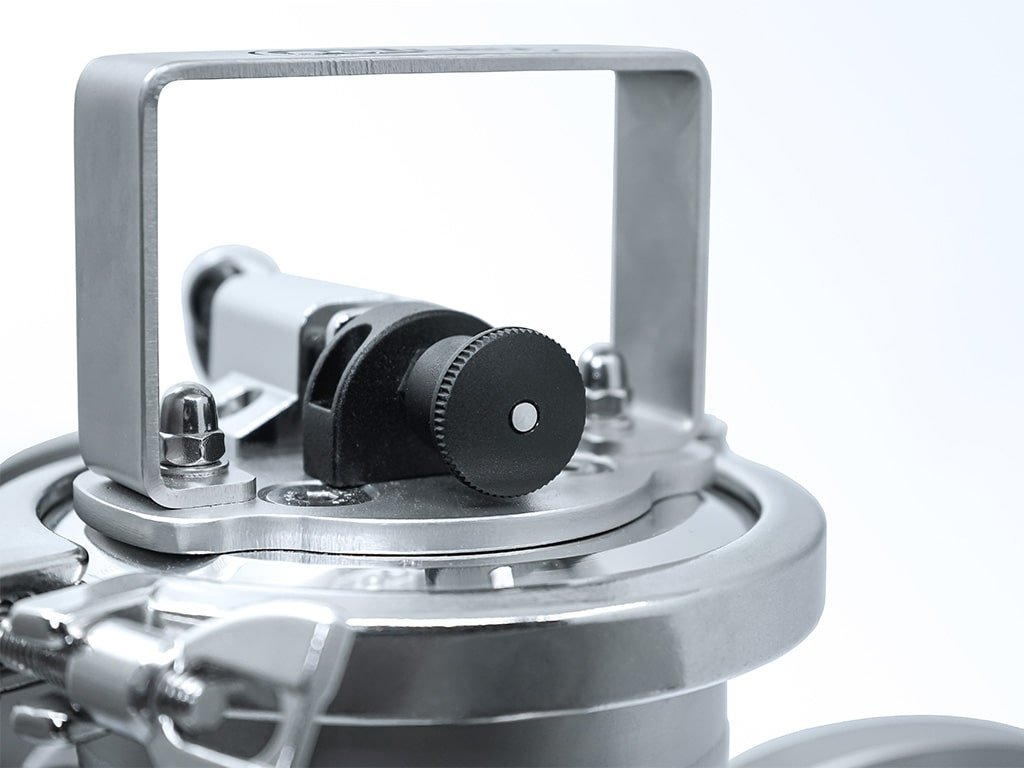

- Bajonettzár (a mágnescsövek megfelelő helyzetben történő rögzítéséhez)
Üzemi nyomás:
- Standard kivitel (hivatalos nyomástanúsítvány nélkül): 6 bar-ig
- Feláras kivitel (hivatalos nyomástanúsítvánnyal): 6 bar felett
- Feláras opció: nyomástanúsítvány
Speciális feláras opciók:
- Leeresztő csap golyóscsappal (alapkivitelben csak egy dugós csatlakozó van hegesztve a kimenetre)
- Szűrő ( 10 x 10 mm szemekkel )
Standard csomagolás:
- Sztreccsfólia+ kartondoboz
